高效的齿轮轴深孔加工枪钻机床

2016-12-20 16:14  点击:

齿轮轴(输入、输出、中间轴等)是汽车零配件行业中深孔加工量最大的零件。对深孔加工的效率要求非常高。 目前大多采用的是四轴数控 深孔钻 床,采用枪钻法加工。一次可以安装四支工件,同时加工四支齿轮轴,加工效率比较高。 参见下图GSM金石机械生产的四轴枪钻钻机。 该机床的工件装卸由人工实施。即人工安装四支工件在预定位支架上,机床开始深孔钻削。加工完成后,机床停止加工,人工将加工好的四支工件取走,再重新安装上四支新工件。往复运行。 机床会因工件的装卸而间断停止,造成不能最大限度的利用机床的加工能力,并且,要求操作
  齿轮轴(输入、输出、中间轴等)是汽车零配件行业中深孔加工量最大的零件。对深孔加工的效率要求非常高。
目前大多采用的是四轴数控深孔钻床,采用枪钻法加工。一次可以安装四支工件,同时加工四支齿轮轴,加工效率比较高。
参见下图GSM金石机械生产的四轴枪钻钻机。

  该机床的工件装卸由人工实施。即人工安装四支工件在预定位支架上,机床开始深孔钻削。加工完成后,机床停止加工,人工将加工好的四支工件取走,再重新安装上四支新工件。往复运行。
机床会因工件的装卸而间断停止,造成不能最大限度的利用机床的加工能力,并且,要求操作者不能离开机床工位,无法实现一人操作多台机床。
  应广大用户的要求,金石机械在之前制造四轴枪钻机床的基础上,针对工件装卸的不便及费时的缺点,研发了如下自动上下料的四轴深孔钻床。大大提高了枪钻机床的利用率,并降低了操作工人的劳动强度。很快得到广泛应用。

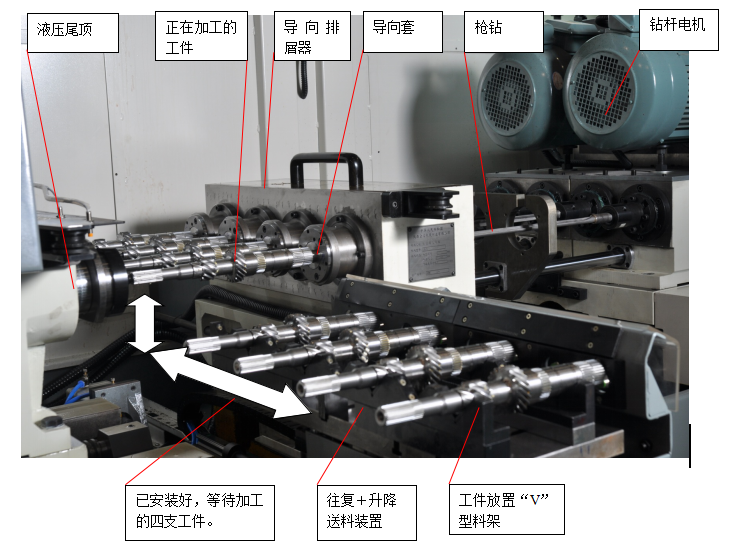

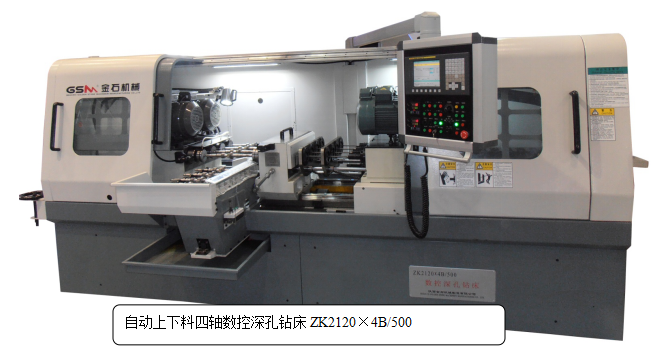

改进后的机床ZK2120×4B/500四轴枪钻机床参见如下照片。


  自动进料四轴数控深孔钻床ZK2120×4B/500,具有高效的送料机构:送料机构为往复+升降式复合送料机构。送料机构横进导轨为滚动导轨,伺服控制。料架的升降为气缸驱动。检测完备,运行可靠。

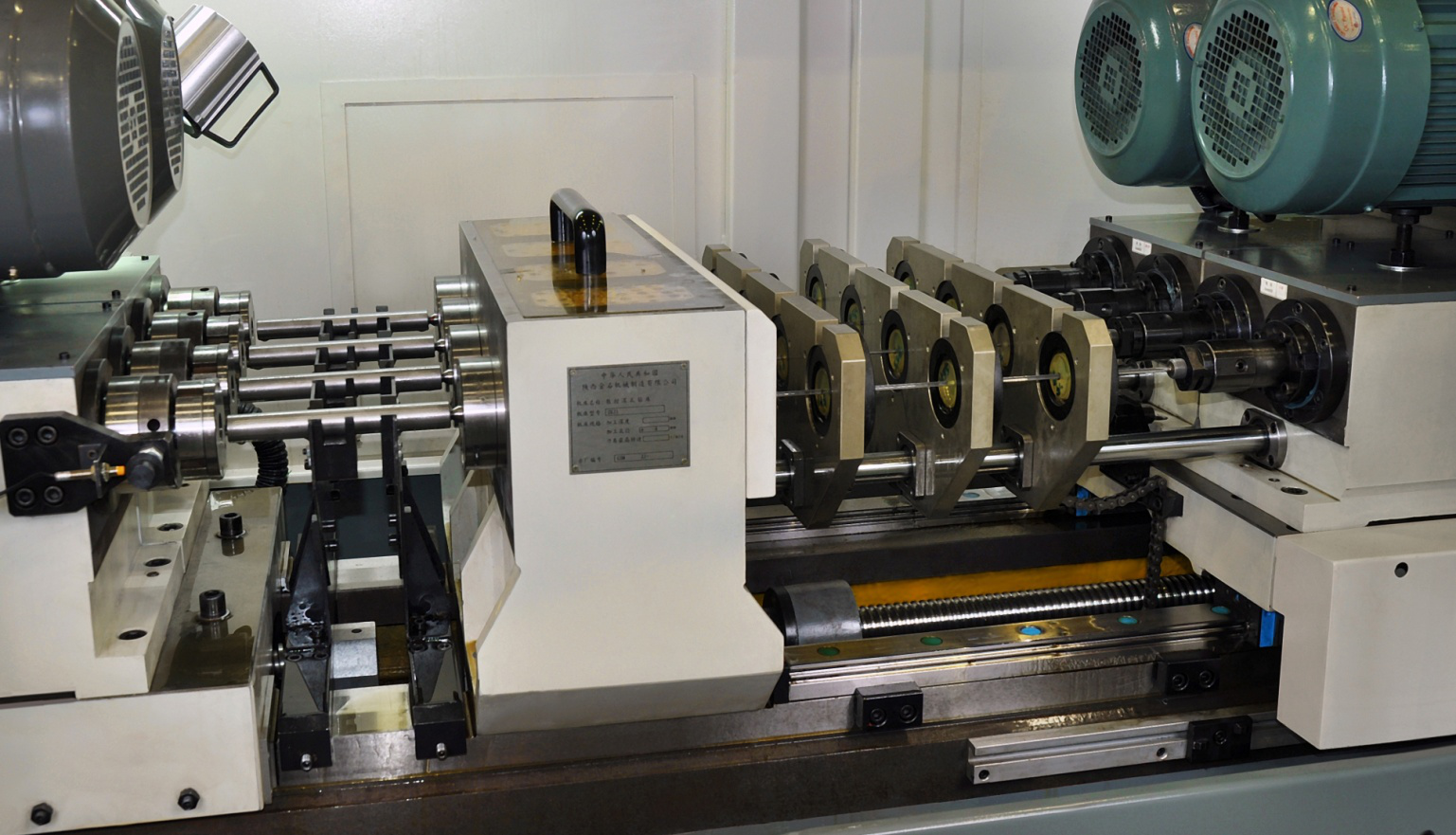

往复+升降进料机构简介:在工件主轴及导向排屑器之间,安装一横向气动进料机构。将工件准确送达装夹位置。送料机构有8个“V”支架,4个落料“V”支架和4个上料“V”支架间隔分布。用于安装待加工工件和送出加工好的工件。轴间距是钻杆主轴轴间距的1/2。
送料机构的优点:工件的装卸不占用加工时间,相比单纯的往复送料,单个加工节拍最少节省20秒左右。可以实现一人操作多台机床。大大节省了人工成本,提高了生产效率。并为以后的桁架机械手的接入,提供了便利条件。

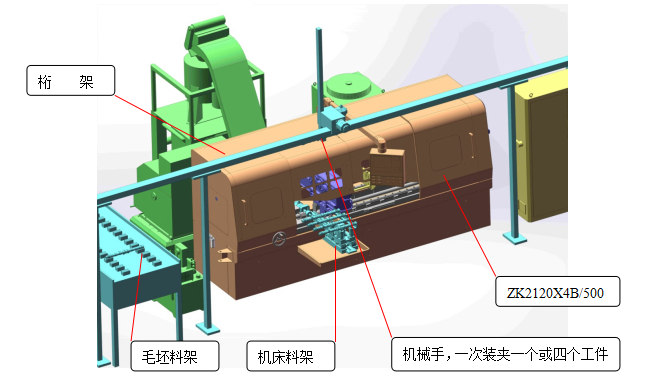

  具体方法为:将多台深孔钻机床成组摆放,采用桁架机器人为深孔钻机床装卸工件,实现无人化生产。
连接原理如下:
a.当深孔钻的料架移出机床加工区后,深孔钻向桁架机器人发出信号;
b.桁架机器人代替人工,将加工好的四支工件拿走,放置好四支待加工工件。此时机床在正常加工,装卸料不占用加工时间。因为整个上下料都在机床外侧进行,实现起来非常安全方便
桁架机器人安装完工件后,向深孔钻床发上料完成信号,料架自动进入加工区,等待加工完成,在机床内部实现装卸工件。
附件1 桁架机械手与深孔钻床的配合
桁架机械手与深孔钻床的配合
