深孔加工多面手—ZK21150D BTA数控深孔钻床

2016-10-25 08:48  点击:

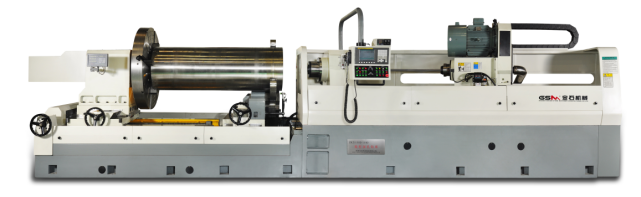

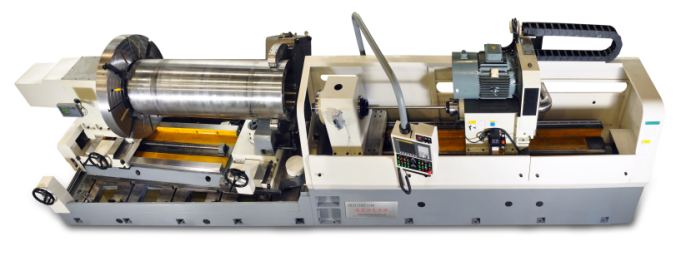

我公司为某国际知名凿岩机械公司定制的数控深孔钻床ZK21150D/1500安装调试完毕,进入试车流程。经连续5天测试,该设备各项性能指标均达到或超越设计要求,获得客户的高度认可。 ZK21150D/1500数控深孔钻床,达到了国际先进技术水平。
   我公司为某国际知名凿岩机械公司定制的数控深孔钻床ZK21150D/1500安装调试完毕,进入试车流程。经连续5天测试,该设备各项性能指标均达到或超越设计要求,获得客户的高度认可。
   ZK21150D/1500数控深孔钻床,达到了国际先进技术水平。为我们的客户,成功的完成了世界上最大规格凿岩钎具的不同零件、不同孔位置的深孔的加工。
   以下将该机床的加工原理及特点简单介绍给大家。


机床的加工方式:为BTA内排屑法。
主要参数:钻孔范围:Ф35.0mm~Ф80.0mm
扩孔范围:Ф35.0mm~Ф150.0mm,
加工孔深:1500mm
工件最大装夹直径:Ф1600mm
工件装夹方式:卡盘+液压中心架

机床钻削功能
1:与工件外圆同轴心的深孔加工
 典型工件:凿岩钎具—前后接头、活塞等同心孔
2:同一分度圆上分度孔的加工

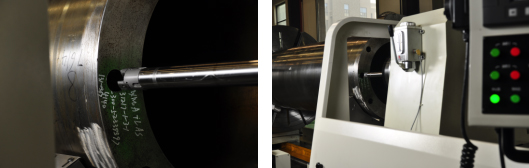

四爪卡盘和液压中心架,均可以做横向移动,移动距离光栅尺显示。精确移动至分度圆直径,锁死横移拖板。通过四爪卡盘的数控分度,一次装夹完成同一分度圆上所有孔的加工。
 典型工件:凿岩钎具--外套管


3:斜孔的加工
工件装夹一侧的床身,可以绕着机床中部的回转轴偏转角度,实现偏心孔的加工。偏转角度数显显示,精度高,操作简便。
凿岩钎具--钎头 (斜孔的加工)

数控深孔钻床ZK21150D/1500,因其装夹方式的多样性,加工孔径范围的广泛性,深孔加工精度的可靠性,机床操作的便捷性等均达到国际先进水平。一定会在凿岩钎具行业、矿山机械行业、煤矿机械行中得到广泛应用。
